1:1实车虚拟实验室（柔性台架验证）项目概述
面对汽车研发周期不断压缩的压力，传统的实体台架验证方式因成本高昂、搭建周期长且测试环境受限，已成为新车开发流程中的瓶颈。1:1实车虚拟实验室（柔性台架验证）项目正是为此而生，它利用虚拟现实、高精度光学动作捕捉、激光投影阵列和模块化柔性台架，构建一个可快速重构的沉浸式验证环境，让工程师在数字孪生空间中完成从概念到量产的全方位整车评估。实体台架的一次性投入和长达数月的改造周期，往往拖慢整个项目节点；虚拟实验室则通过数字化资产复用与硬件柔性重构，将验证准备时间压缩至小时级，总拥有成本显著降低。

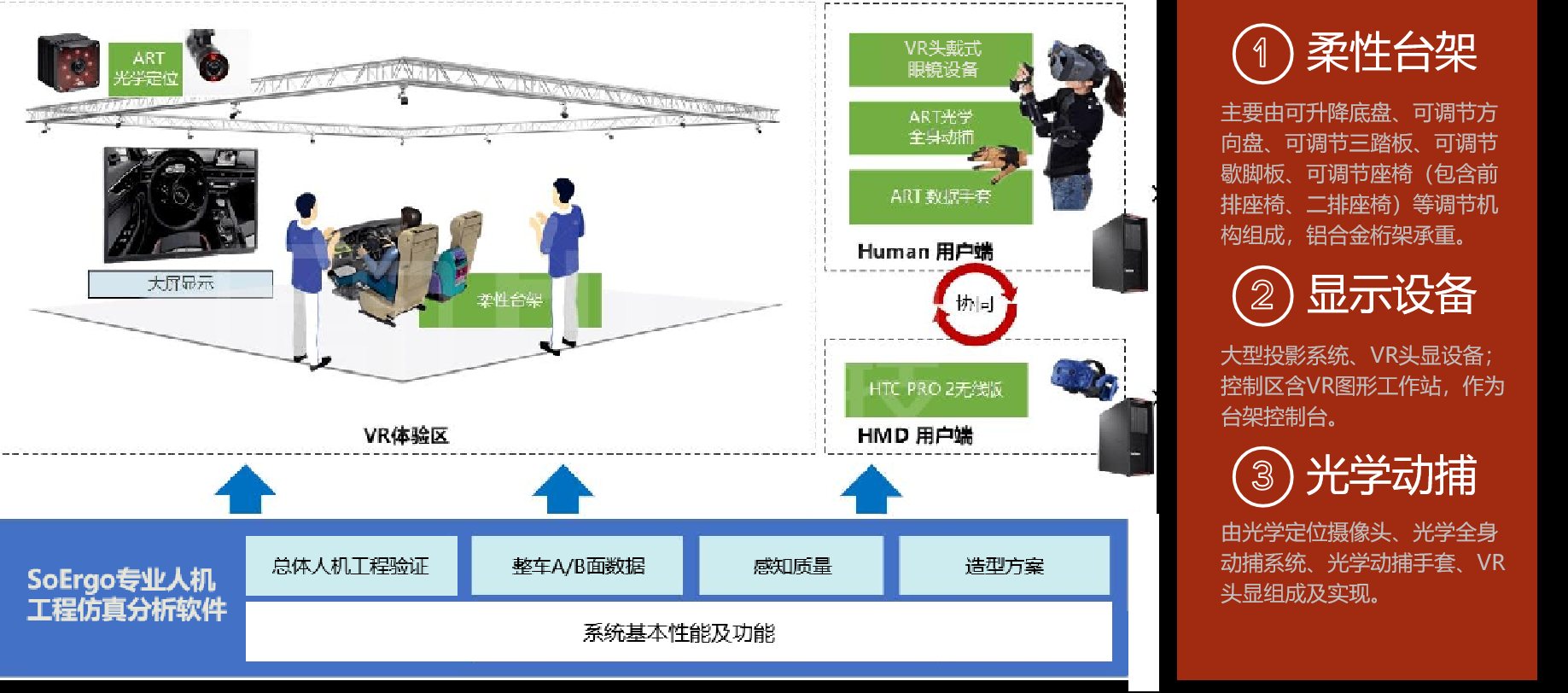

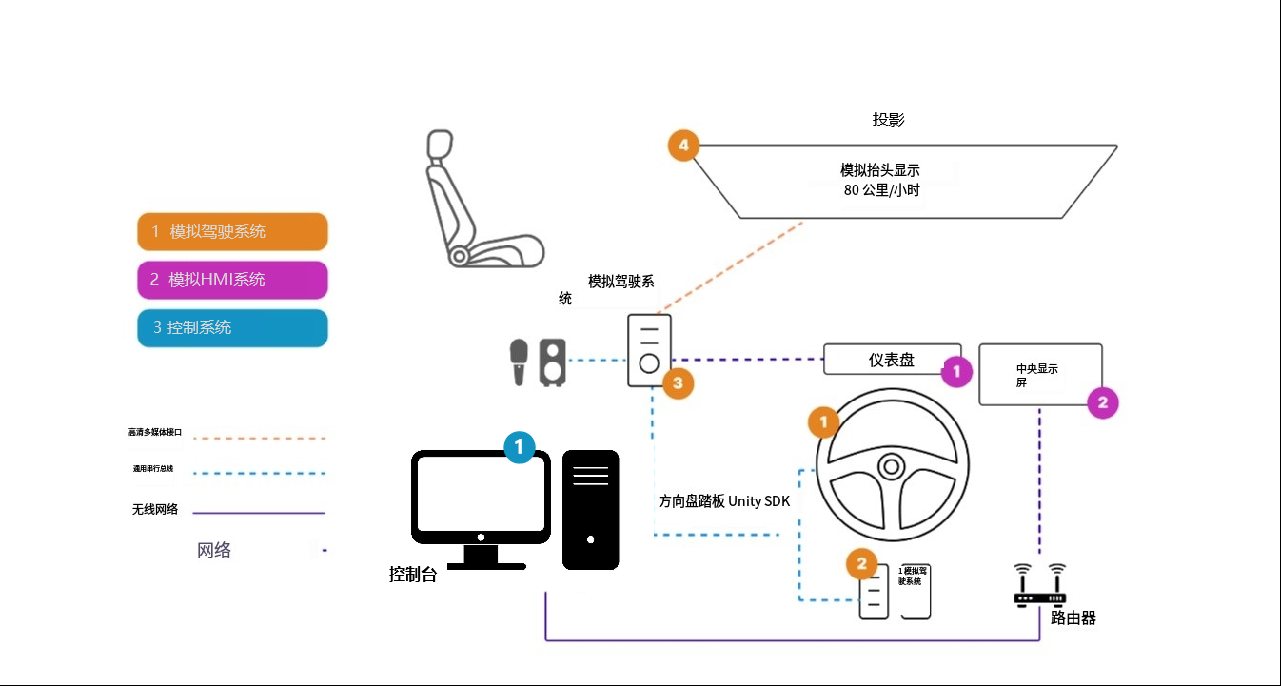

实验室通过“硬件+软件”模块化架构，集成四大核心验证功能：总体人机工程验证、整车A/B面数据评价、感知质量评审以及造型方案快速决策。柔性台架可动态调整方向盘、座椅等关键部件位置，配合亚毫米级多相机阵列追踪驾驶员动作，实时生成人机适配度热力图；激光投影系统叠加虚拟数字模型，实现动态虚实融合，让设计与工程团队能够在同一场景下协同评审。所有软件模块均通过标准化接口（如ROS/API）贯通数据流，确保从人体姿态捕捉到曲面缺陷诊断的全链路数据闭环。
区别于传统评审手段，该平台将曲面连续度AI诊断、HDR材质光影模拟、公差带穿透分析等先进算法融入验证流程。例如，整车A/B面数据评价模块可自动检测内外饰曲面匹配度、分缝线面差公差，并生成量化的公差带报告；感知质量评审系统则模拟不同光照和场景，暴露出漆面色差、间隙均匀性等潜在缺陷，推动感知质量从经验判断转向数据驱动。这些量化报告可直接作为工程变更的决策依据，将早期设计缺陷的暴露节点提前至少6-8个月。
整套系统遵循标准化接口（ROS/API）设计，可与现有PLM、CAD工具链无缝对接，并支持从轿车到SUV的多平台快速切换。目前，该柔性台架验证理念已在斯柯达等国际车企的研发流程中得到实际应用，并被行业视为替代传统实体台架、实现“虚拟整车硬件在环”验证的关键路径，助力客户将研发周期缩短30%以上。HEIVR提供从场地勘测、方案设计到集成交付的全流程服务，帮助客户快速建立具有实际产出能力的虚拟验证能力中心。
多平台模块化柔性切换：方向盘、座椅等总成可快速替换，一台架适配轿车/SUV/MPV，大幅降低多车型验证的硬件重复投入。高精度光学动作捕捉：亚毫米级追踪，同时捕获30+标记点，真实还原人机交互动作，量化评价操作便利性与路径偏差。全场景动态虚实融合：物理台架与虚拟数字模型实时叠加，六自由度平台模拟加速、制动等动态工况，验证复杂场景下的人机可靠性。一体化数据驱动评审：集成VR人因分析、曲面连续度AI诊断、HDR渲染等，输出三维热力图、公差带报告、缺陷清单等可追溯的决策数据。快速部署交付：标准化集成方案，场地仅需10m×8m且净高≥3m，可快速安装光学动捕相机和大屏，降低实验室建设门槛与周期。
- 行业验证：方案已应用于国际主流车企（如斯柯达）的新品开发流程，被证实有效降低实体台架依赖，加速造型冻结与工程验证节点。
- 开放标准：采用ROS/API通用接口与标准化数据协议，可无缝对接主流CAD/CAE工具链及企业级PLM系统，保障现有投资。
- 专业服务：由HEIVR团队提供从场地勘测、系统集成到人员培训的全套交钥匙服务，确保实验室快速投入实用并产出首批验证成果。
核心能力与产品亮点
总体人机工程验证
依托柔性台架与光捕系统，实时追踪驾驶员操作动作，计算操作可达性、路径和频率，生成三维热力图。同步进行驾驶视野分析、反光炫目分析、座椅姿态评估、乘降性舒适度分析以及HMI交互测试，输出全面的人机适配度报告，为设计优化提供毫米级量化依据，杜绝视觉盲区与操作干扰，确保所有控制部件位于最佳生理可达域内。
整车A/B面数据评价
利用激光投影阵列展示高精度数字模型，结合曲面连续度AI诊断算法，对内外饰曲面匹配度、分缝线面差、型面贴合度及装配精度进行全自动检测。系统能够生成公差带穿透分析报告，直观标示超差点位置与偏差值，并支持与历史版本或竞品对比，将A/B面匹配问题消灭在设计阶段，有效避免后期昂贵的模具修改。
感知质量评审
搭建动态环境光模拟系统，配合HDR渲染引擎与触觉反馈手套，在虚拟环境中还原多种室内外光照条件与材质触感。可开展车身间隙均匀性评估、漆面色差数值化检测、内饰豪华感与协调性验证，生成多场景缺陷清单。借助此系统，感知质量工程师无需等待实体样车，即可找出暗光下的反光不均、强光下的橘皮缺陷等传统方法难以捕捉的微观问题。
造型方案快速决策
基于多方案并行渲染引擎和六自由度评审座椅，支持在1:1虚拟座舱中实时切换多种造型设计方案。评审团队可以从任意角度对比曲面流畅性、比例协调性、灯光材质效果等，并结合眼动追踪记录关注热点区域，通过标准化评分矩阵形成方案决策矩阵。该流程将多轮造型评审周期从数周压缩至数天，并确保决策有据可依，避免主观判断分歧。
高精度多目标光学捕捉
配置多视角高速相机阵列，实现关节运动轨迹的亚毫米级定位精度（典型<0.3mm），能精准复现驾驶员手指拨动、腕部旋转等精细动作。系统同时追踪超过30个被动标记点，在肢体自遮挡等复杂场景下仍保持90%以上捕捉成功率。捕捉到的真实人体姿态实时驱动虚拟数字人，使虚拟验证中的人机交互数据完全还原物理世界行为，保证人因分析结果的可靠性。
动态虚实融合驱动验证
六自由度运动平台与激光投影系统协同，实现物理台架运动与虚拟场景的完全同步。驾驶员在进行加速、制动、转向时，不仅能获得逼真的体感反馈，还能在投影环境中看到相应的场景变化，验证复杂动态工况下的人机交互稳定性、视野保持及控制操作精度。该融合方式使实验室能够开展危险工况下的安全性评估，拓展了传统台架无法触及的测试边界。

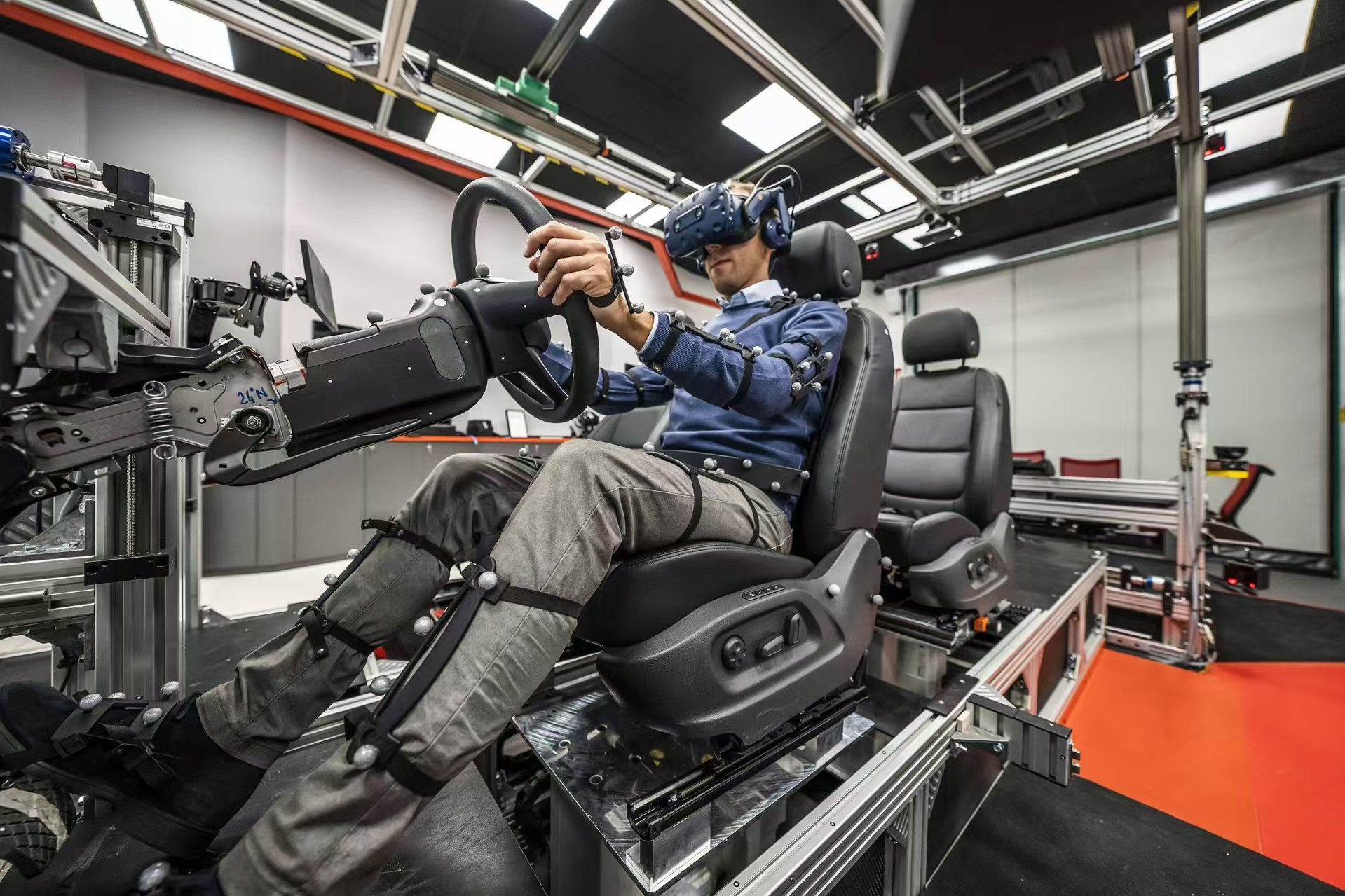

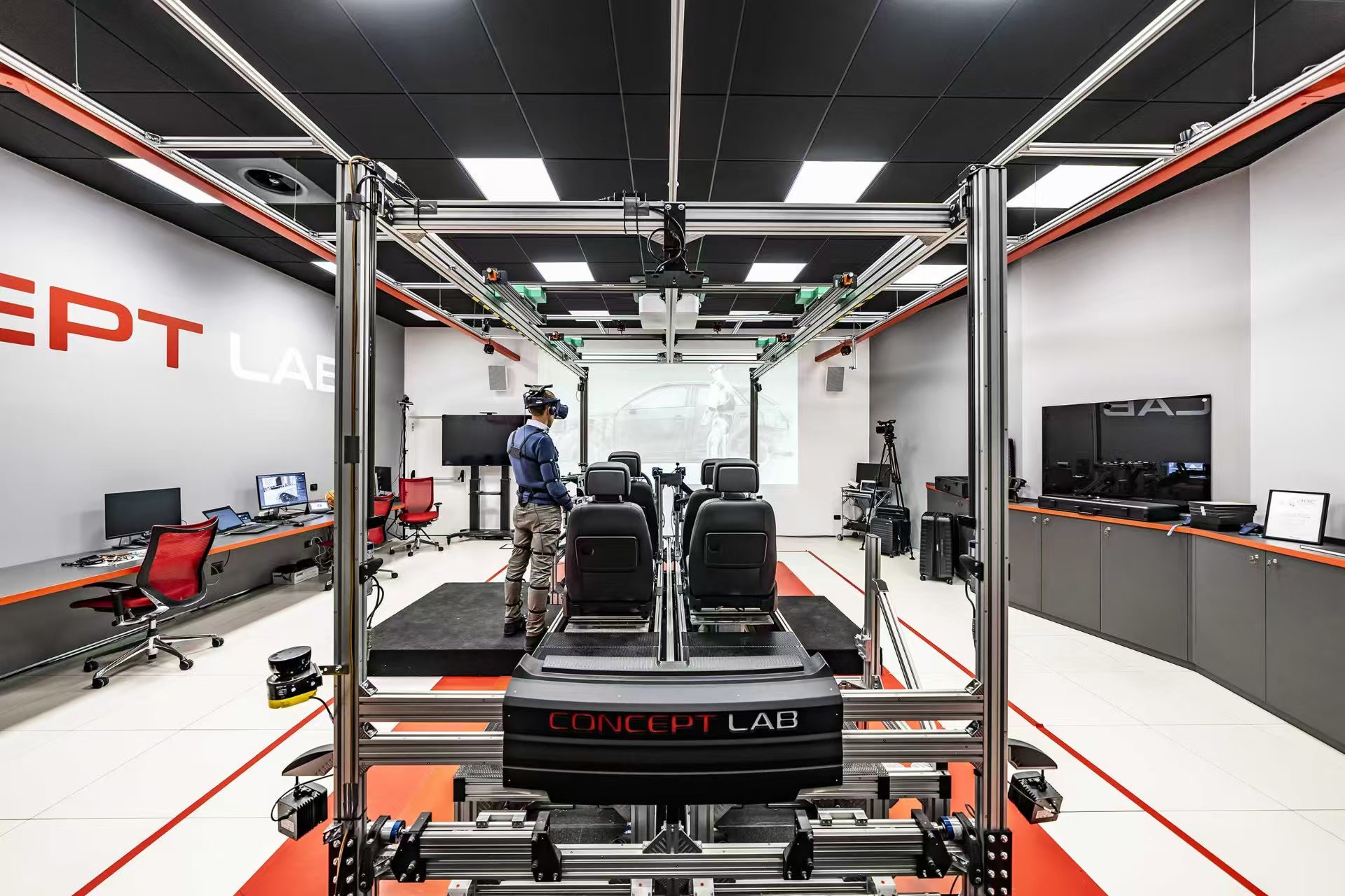

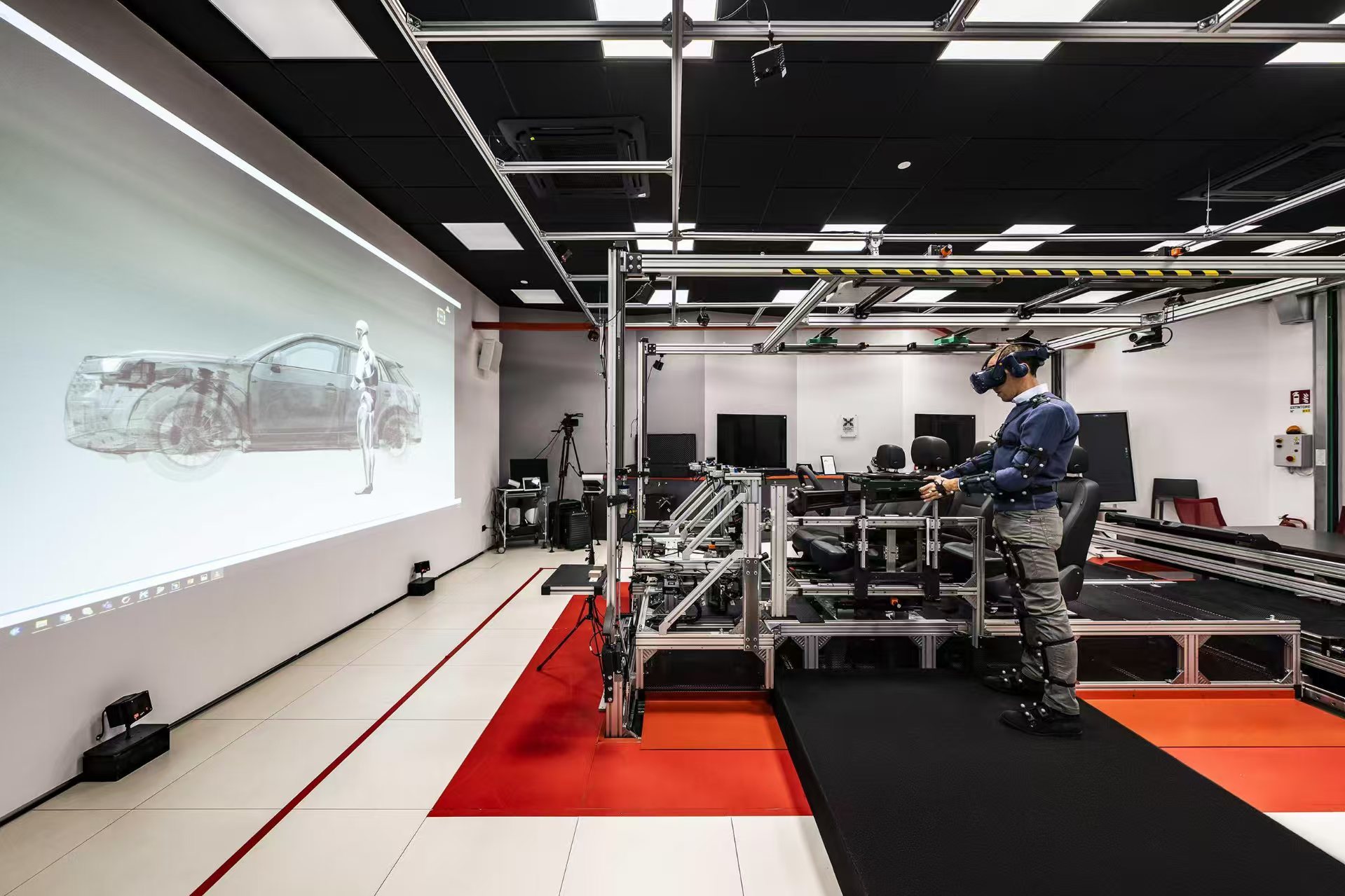

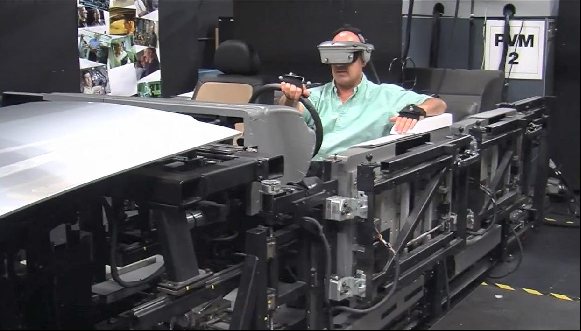

产品实拍与场景图集
产品演示视频
关键参数与交付能力
| 推荐场地尺寸（长×宽） | 10m × 8m |
|---|---|
| 场地最小净高 | ≥3m |
| 光学捕捉定位精度 | 亚毫米级（典型值<0.3mm） |
| 最大同时追踪标记点 | ≥30个 |
| 复杂场景捕捉成功率 | ≥90% |
| 显示系统 | 激光投影阵列（大视场角、高亮度） |
| 支持验证车型 | 轿车/SUV/MPV，柔性快速切换 |
| 数据接口与标准 | ROS/API，TCP/UDP，支持主流PLM/CAX对接 |
| 动态运动平台 | 六自由度，模拟加速/制动/转弯体感 |
交付清单
| 人机工程验证报告 | 含操作便利性分析、视野热力图、乘降性评分 |
|---|---|
| 整车A/B面公差带穿透分析报告 | 含曲面连续度诊断数据与偏差云图 |
| 感知质量缺陷清单 | 含漆面色差值、间隙均匀度评估、光影异常截图 |
| 造型方案决策矩阵 | 评审过程视频记录 |
典型应用场景
新车型人机工程初期验证
在油泥模型冻结前，利用虚拟座舱和柔性台架快速评估驾驶视野、操作可达性、乘降便利性，优化整车总布置。结合VR人因分析软件输出热力图，帮助团队在早期发现方向盘遮挡仪表、座椅极限位置导致的操作困难等问题，节省多轮物理样件修改费用。
内外饰曲面与分缝精确分析
加载A/B面工程数据，利用曲面连续度AI诊断和激光投影高精度显示，检测翼子板与保险杠分缝、大灯与车身间隙等关键区域的匹配状况。公差带穿透报告直接标记超差位置，指导模具设计工程师精准修整，避免试制阶段的零件返工。
感知质量精细化评审
模拟展厅强光、地下车库弱光、黄昏逆向光等多种环境，配合HDR渲染引擎与触觉反馈手套，评估漆面色差、橘皮程度、车身间隙均匀性以及内饰材质光影和谐度。生成量化的缺陷清单，为感知质量目标达成提供数据支撑，提升客户主观品质感受。
多轮造型方案决策
加载3-5个备选造型方案于同一虚拟座舱中，评审人员在六自由度座椅上通过按键瞬间切换方案，对比不同曲面的光影走向、前脸比例等。系统自动记录凝视热区和评分，生成决策矩阵，帮助管理层在最短时间内做出客观决策，避免因主观偏好反复推翻方案。
实施流程与项目保障
需求调研与场地勘测
对接客户具体验证车型与功能清单，派遣工程师现场测量实验室物理空间，确认供电、承重、环境光条件，出具场地准备建议书。
方案定制与硬件选型
根据需求设计柔性台架自由度、光学相机数量与布局、投影阵列规格，输出系统集成方案与三维布局图，经客户确认后进入采购。
系统集成与软件开发
进行硬件安装标定、软件部署与数据模型导入，完成动作捕捉系统与虚拟渲染引擎的时空配准，实现虚实融合全链路打通。
现场交付与培训验收
系统整体调试验收，开展操作与维护技术培训，并按验收大纲完成首批车型虚拟验证演示，移交所有技术文档与成果数据。
常见问题
什么是1:1实车虚拟实验室？
它是一种基于柔性台架、VR头显、高精度光学动作捕捉和激光投影阵列的集成验证平台，能够在实验室环境中1:1还原车辆座舱及外部场景，对整车人机工程、A/B面数据、感知质量等进行数字化评价，大幅减少对实体样车的依赖。
柔性台架验证如何实现多车型适配？

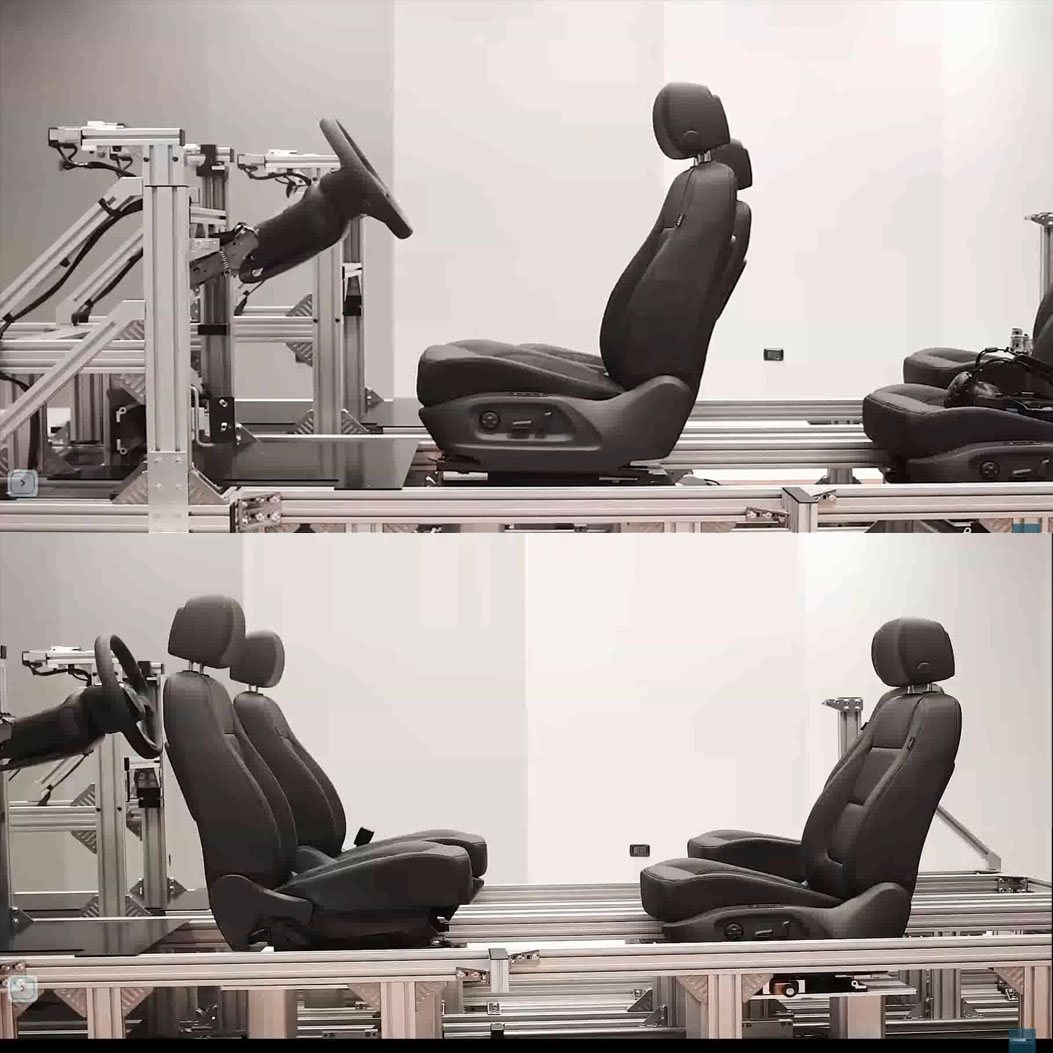

柔性台架采用模块化可调机械结构，座椅固定点、方向盘倾角、踏板位置等均可自由调节，并配备标准化快换接口。更换不同车型时，只需调用对应的数字模型和调整机械限位，即可在短时间内完成平台切换，支持轿车、SUV、MPV等多种车型的验证。
光学动作捕捉的精度能达到多少？
多视角高速相机阵列可达到亚毫米级（典型值<0.3mm）的定位精度，能够精准捕捉驾驶员的细微操作动作，包括手指屈伸和关节旋转。在30个以上标记点的复杂交互场景中，系统捕捉成功率仍保持在90%以上。
这套系统能输出哪些可量化的验证成果？
系统可自动生成人机适配度三维热力图、公差带穿透分析报告、感知质量缺陷清单（含色差值和间隙数据）、曲面连续度诊断数据以及多方案决策矩阵，所有数据均可导出为通用数据格式或与企业PLM系统对接。
实验室部署需要多大的场地和条件？
标准配置推荐场地尺寸为10m×8m，净高不低于3m。需要稳定的供电和基础照明控制，光学捕捉对环境光有一定要求，HEIVR将在部署前提供详细的场地准备指南并进行现场勘测。
实车虚拟实验室与传统实体台架相比有何优势？
虚拟实验室可节省至少数月的台架搭建周期，减少80%以上的实体样车制造成本；同时，它可以在同一个台架上实现多车型切换，支持极端危险工况的模拟测试，且评审数据可追溯、可复用，显著提升研发迭代速度和决策说服力。
